VERIFICA RETTILINEITA' E CADUTA RAM.
MACCHINA UTENSILE A MONTANTE MOBILE
Scopo della misura:
Verifica di
- Rettilineità verticale colonna
- Rettilineità orizzontale e caduta RAM
- Perpendicolarità Colonna RAM

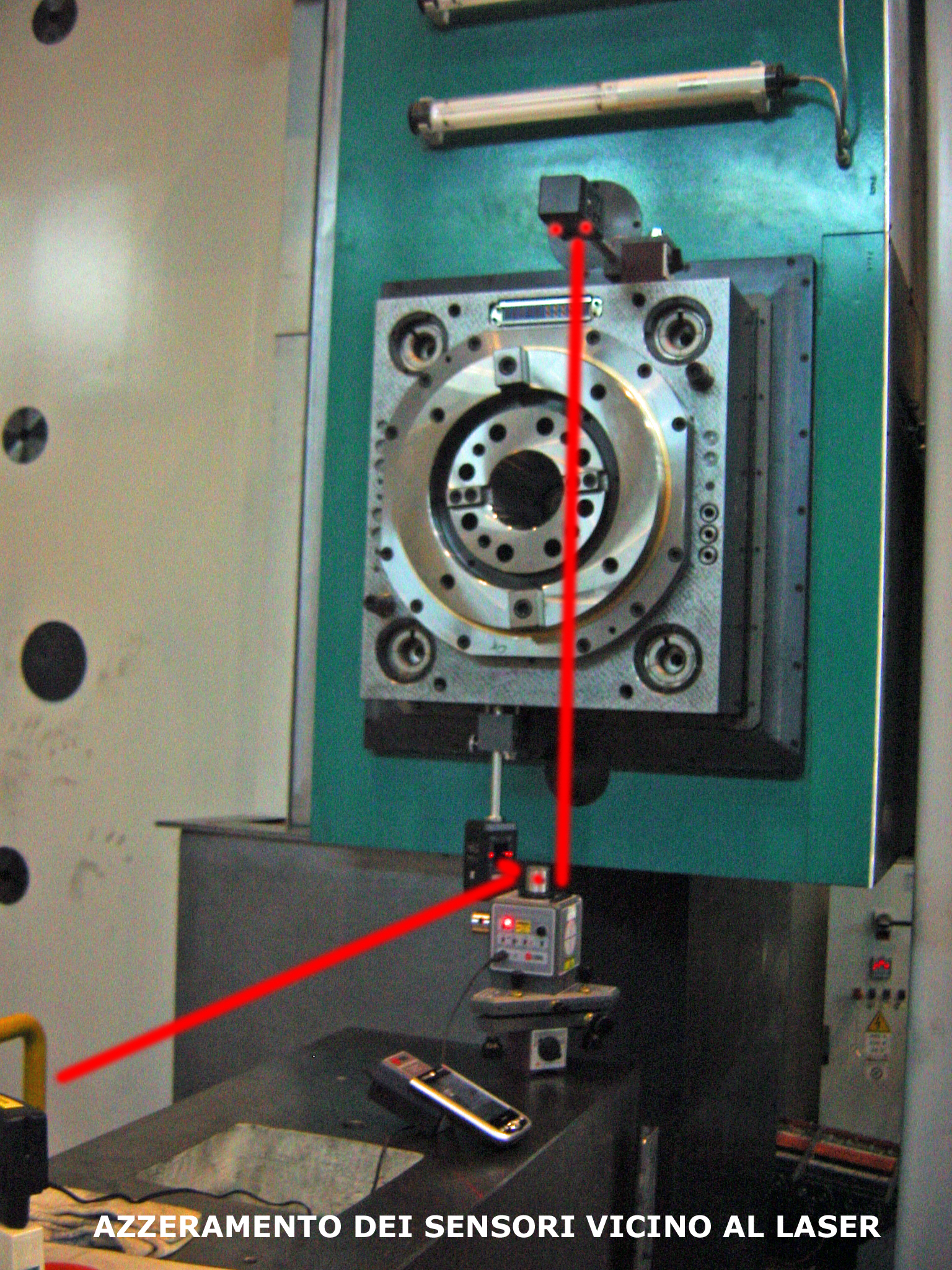

Operazione 1- Livellamento del Laser e Azzeramento sensori
Operazione 2- Verifica della rettilineità verticale del montante Dopo aver azzerato il sensore in basso si procede con la misura dello scostamento rispetto ai piani laser, movendo l’asse verso l’alto. La precisione di rettilineità viene agevolmente misurata per mezzo del ricevitore – Visualizzatore palmare dotato di collegamento radio con il sensore.
Operazione 3- Dopo aver azzerato il sensore si muove il RAM e si misura lo scostamento dal riferimento determinato dal
piano laser orizzontale.
