note applicative









L 700 allineamento mandrini

APPLICAZIONE:
• Mandrini su linee a trasferta
• Tornitura e Rettifica diametri interni ed esterni
• Macchine di misura rotanti
• Estrusori Twin-barrel
• Alesatrici
• Mandrini su linee a trasferta
• Tornitura e Rettifica diametri interni ed esterni
• Macchine di misura rotanti
• Estrusori Twin-barrel
• Alesatrici




L-700 ALLINEAMENTO E CENTRAGGIO ROBOT: Informazioni di posizione ed angolo.
Un raggio laser viene emesso parallelo all’asse di rotazione del mandrino, e proiettato su di un ricevitore a quattro assi che provvede in tempo reale alla misura del disallineamento. I dati di errore di cetratura e di angolo sono disponibili come segnale analogico o tramite un adattatore come segnali seriali RS-232.
SISTEMI L 730 - L 740
allineamento macchine utensili


APPLICAZIONE:
• Montaggio e allineamento geometrico macchine
• Verifica e collaudo geometrico di planarità rettilineità parallelismo e perpendicolarità
• Allineamento linee a trasferta con stazioni di alimentazione o lavoro perpendicolari o   transfer-line wing bases
• Presse ad iniezione per la plastica o injection molding
• Assemblaggio di grosse strutture in aerei o treni (allineamento sedili, allineamento   piani, montaggio e allineamento ali e corpo velivolo,etc.)
• Allineamento rulli in: cartiere, rotative da stampa, linee trattamento film.
• Taglio laser e Water-jet di precisione.
• Misura e regolazione della planarità di quasi ogni superficie: quadra, flangie, guide o vie   di corsa, cornici, cerchi, ecc.
• Macchine Utensili, Centri di lavoro, Gantries, Rettifiche di superfici o circolari, Foratrici,   Elettroerosione.
• Macchine foratrici per circuiti stampati

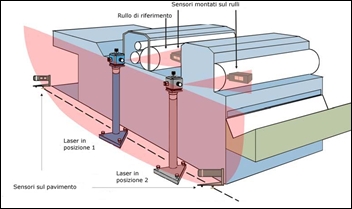

ALLINEAMENTO CILINDRI: Il Sistema L-742 per l’Allineamento Rulli riduce la necessità di più persone per l’allineamento. I sensori senza fili e i piani rotanti automatici permettono di attrezzare il laser ad ogni sezione di macchina in modo semplice e con un numero ridotto di persone. In genere il nostro sistema richiede un solo operatore. Il visualizzatore senza fili legge entrambi i sensori contemporaneamente, permettendo all’operatore di azzerare i riferimenti, con ottiche tradizionali necessita un operatore ad ogni posizione di riferimento.














A differenza dei sistemi ottici che generalmente necessitano di ricalibrazione delle bolle dopo ogni misura di verticalità, L-742 può verificare simultaneamente piani orizzontali che verticali con un singolo allineamento. Le bolle generalmente richiedono una ricalibrazione ad ogni mese circa e può essere fatto sul campo con una semplice procedura di 10 minuti circa.
SISTEMI L705 L 706 L 708
per allineamento fori

APPLICAZIONE:
I Sistemi sono utili per una grande quantità di applicazioni in allineamento di forature, determinazione della rettilineità e varie misure. Anche gli allineamenti più complicati come quelli dei cuscinetti sferici possono essere effettuate facilmente, se non vedete la vostra applicazione riportata nell’elenco, contattateci e saremo lieti di sottoporvi una soluzione al Vs. particolare problema di allineamento.













Aeronautica
• Allineamento di Hinge-line • Cuscinetti del Rotore di Coda

Auto, Marina e Ferroviario
• Cuscinetti per Alberi a Gomito • Rettilineità cilindri

Manifatturiero e metallurgia
• Macchine per imbutitura lattine di alluminio • Torni per lavorazione Barre • Allineamento Barre Alesatrici • Verifica rettilineità di fori profondi • Allineamento mandrino- foro su pezzo

Marina
• Albero di trasmissione elica • Tubi di supporto alberi

Plastica
• Cilindri Estrusori

Turbine e Compressori
• Supporti di cuscinetti • Diaframmi • Forature Oil Line • Carcasse di sigillatura

SISTEMI S660 S670 S680
allineamento alberi e giunti


Quando i giunti sono propriamente allineati possono prolungare la vita di motori, pompe, cuscinetti e guarnizioni, incrementare la produttività e ridurre il costoso tempo morto causato dal mantenimento e dalle riparazioni. Un corretto allineamento laser dei macchinari, rappresenta la prima fonte di risparmio:

· Maggiore durata degli organi di trasmissione del moto.
· Maggior durata di cuscinetti e supporti.
· Minori perdite di lubrificante nelle zone degli alberi di trasmissione del moto.
· Minori vibrazioni.
· Minori consumo di corrente.

Al contrario se la Vostre macchine non vengono allineate correttamente c’è il rischio che queste si rompano a causa del disallineamento.



Prima di iniziare l'allineamento è importante controllare che non ci sia il così detto piede zoppo. Questo avviene quando le fondamenta su cui è installata la macchina sono deformate e quindi uno dei piedi della macchina non appoggia correttamente sul basamento. È di fondamentale importanza che questo venga corretto prima di eseguire un allineamento. Inoltre se l’allineamento viene eseguito quando la macchina è fredda e non viene calcolata nessuna compensazione per la dilatazione termica, probabilmente la macchina sarà gravemente disallineata alla temperatura di esercizio.

Il nostro Couple6 software pensa a tutto questo ed è veramente innovativo così come il nuovo hardware, La nostra guida di navigazione prevede un menu facile da seguire passo-passo che guida l’operatore nella sequenza delle operazioni ricordando cosa fare in ogni fase dell’allineamento. Tramite il visualizzatore a colori è possibile guidare anche gli utenti principianti lungo ogni passo dell’allineamento. E se dimentichi come fare qualcosa, il manuale è inserito all’interno del software e può essere immediatamente consultato sull’argomento di interesse, eliminando la necessità di fogli di istruzione o appunti . Con questo software, così facile da adoperare, il training è necessario solo per le applicazioni più complicate.
